UPVC管材的使用溫度界限為0-70℃，而UPVC管材之使用溫度一般以常溫最為合適，如果使用溫度提高，其耐內壓強度之比率應相對加以降低，其各種溫度下之耐壓比率如下表，可予參照采用。

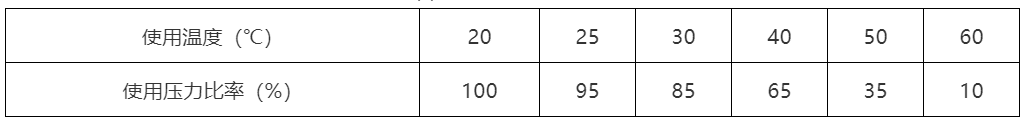

UPVC管使用溫度與耐壓之關系

UPVC管的耐熱性能在具體試驗中有專門的檢測方法那就是維卡軟化溫度試驗。接下來我們介紹一下這項試驗的檢測目的與檢測方法。

01試驗目的：UPVC管材受熱后易發生變形，以維卡溫度的高低來衡量管材的耐熱性能

02試驗設備：維卡試驗機

03試驗說明：

（1）把試樣放在液體介質中，在等速升溫條件下測定標準壓針（橫截圓面積為1mm2）在 50 N力的作用下， 壓入試樣內lmm時的溫度，即為試樣的維卡軟化溫度( VST)。

（2）維卡軟化溫度是評價材料耐熱性能，反映制品在受熱條件下物理力學性能的指標之一。

（3）維卡軟化溫度越高，表明材料受熱時的尺寸穩定性越好，熱變形越小，即耐熱變形能力越好。

（4）國標要求PVC-U給水管維卡軟化溫度≥80℃，我們華亞東營塑膠有限公司生產的給水管材維卡溫度一般在82～83℃。排水管材國標要求維卡軟化溫度≥79℃，我們華亞東營塑膠有限公司生產的PVC-U排水管維卡軟化溫度一般在80～81℃。
